【學術前沿】氧化鋁安全閥的設計和應用

1

概述●

安全閥是一種自動閥門，系統內介質超過規定值時，啟閉件自動開啟排放介質，低于規定值時，啟閉件自動關閉，是設備、裝置以及管路系統中實現超壓保護功能的最后一道防線。應用于氧化鋁溶出系統高壓溶出器（壓煮器）和自蒸發器（閃蒸槽）的安全閥，面臨的工況極其嚴苛，事故危害極大，因而對其動作性能要求更高。介質中包含介質、水、高堿腐蝕性的顆粒料漿及各種氣體，對安全閥的密封、準確開啟、及時回座和回座后的動態密封提出了更高要求。尤其是面臨高堿腐蝕性的硬顆粒料漿，對密封副的腐蝕、沖刷更加苛刻。因此在結構設計、材料選擇和性能要求滿就顯得尤為關鍵了。

2

安全閥結構設計●

氧化鋁專用安全閥由于介質中不但存在水、高堿腐蝕性的硬顆粒料漿，還有各種閃蒸氣體，其介質涉及氣、液、固三相，面臨的工況極其嚴苛。當高速運動的顆粒粘著于安全閥的導向運動副上時，安全閥就會被卡死，失去其安全保護功能。被排出的三相流介質在安全閥的出口側迅速膨脹后，形成變化的背壓，如不能平衡這背壓，會造成安全閥頻跳和顫振，使安全閥迅速失效。所以，設計這種安全閥時，應設計成背壓平衡式結構安全閥。如圖1所示。一是為了消除出口側背壓對安全閥動作性能的影響。二是采用背壓平衡式結構后，將安全閥的運動導向機構以及上部彈簧腔室等部件與介質隔離開來，防止顆?；虻V漿進入安全閥的導向機構及彈簧腔室內，防止彈簧腔室被凝固的料漿堵死，確保安全閥的正常動作。

密封副中的閥瓣設計成彈性閥瓣結構，如圖2所示，安全閥密封副各特種尺寸的參數見表1。在閥瓣的密封面上部，設計成45°的槽型，使閥瓣密封面具有一定的彈性。另外，為了提高安全閥密封比壓，閥瓣密封面設計成中間開r槽的雙密封結構。閥座密封面在其中間設計成帶r槽的雙密封結構。不但起到減小密封面寬度，提高密封比壓的作用，同時減少了顆粒附于密封面上的可能，提高了密封的可靠性。密封面采用堆焊高硬度耐磨的硬質合金，減少了氧化鋁顆粒沖刷，保證了安全閥的密封性。

圖1 氧化鋁專用安全閥結構圖

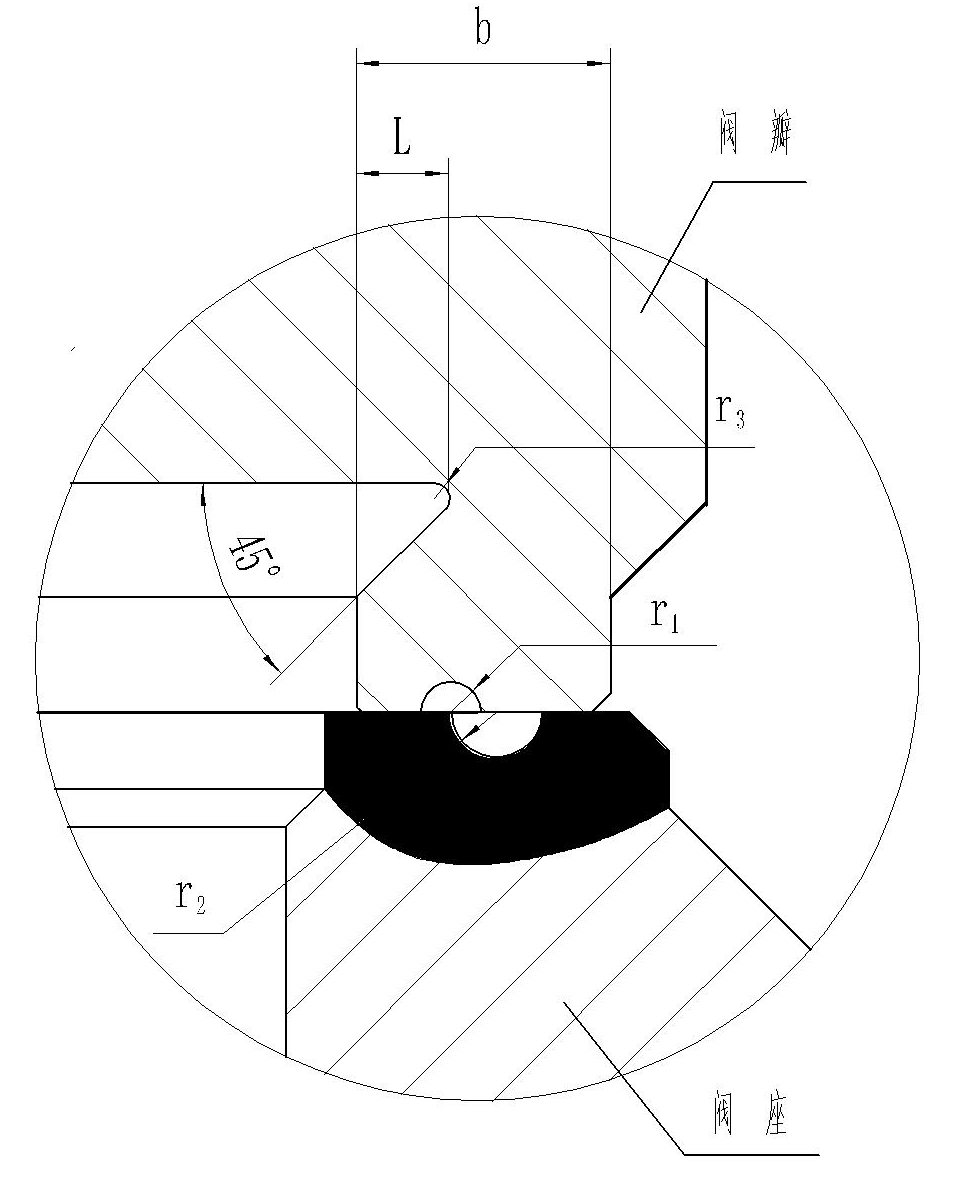

圖2 閥瓣閥座密封副結構圖

在這種苛刻工況下使用的安全閥由于采用了波紋管結構，使安全閥的其他部件如閥桿、閥蓋、導向套、反沖盤、彈簧等避免了與含腐蝕性介質的直接接觸。同時采用了波紋管保護機構，避免了波紋管受到直接沖擊。

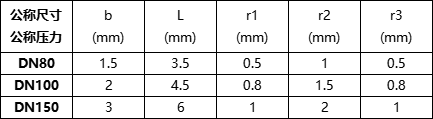

表1 密封副各特種尺寸的參數表

3

安全閥主要零件材料選用●

因?yàn)檠趸X專用安全閥介質中不但存在水、高堿腐蝕性的硬顆粒料漿，還有各種閃蒸氣體，其介質涉及氣、液、固三相，面臨的工況極其嚴苛。為保證氧化鋁專用安全閥密封可靠、整定準確、啟閉靈活和回座及時，材料的選擇也顯得非常重要。一般閥體、閥蓋、閥座采用奧氏體不銹鋼，閥座密封面鈷基堆焊硬質合金，閥瓣選用17-4PH材料彈性閥瓣，要求高的場合甚至選用鎳基INCONEL718，彈簧采用耐高溫彈簧合金60Si2Cr、30W4Cr2VA，閥桿采用17-4PH材料。主要零件材料選用見表2所示。

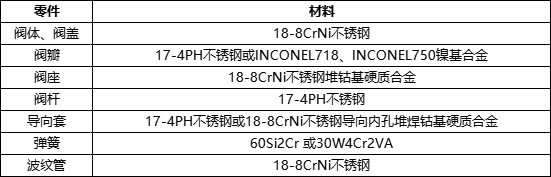

表2 閥門主要零件選用表

4

結語●

從氧化鋁專用安全閥流體動力學機理、氧化鋁專用安全閥啟閉調節排放技術、氧化鋁專用安全閥低比壓密封技術、氧化鋁專用安全閥產品研制及應用等角度出發，分析其閥門工況條件、閥門結構特點，經數值模擬和實際工況運行，得到了以下結論：

（1）建立了基于能量最小多尺度理論（EMMS）的氣-液-固三相流模型、基于離散格式控制的液相全空化（氣蝕）湍流模型、基于納米壓痕和單顆粒沖刷法的沖刷模型、基于液體動力學的流致噪聲模型以及基于超聲速流場理論的氣相流動模型。

（2）通過對氧化鋁專用安全閥密封部件受力分析，提出雙密封結構的彈性閥瓣結構和雙密封閥座結構，閥瓣采用鎳基合金，閥瓣并采用堆焊鈷基硬質合金密封面，從而確保低比壓工況下的密封要求，延長使用壽命。

（3）對氣流噴射過程數值模擬和動態氣流模擬試驗，在此基礎上，設計開發一種助推集聚和轉換散放流的波紋管式帶反沖盤和下調節環結構的氧化鋁專用安全閥，確保閥門性能穩定可靠。

（4）產品經多家用戶使用，表明閥門開啟準確、排放穩定、密封可靠。
